渣漿泵從工作原理上講屬于離心泵，從概念上講指通過借助離心力(泵的葉輪的旋轉(zhuǎn))的作用使固、液混合介質(zhì)能量增加的一種機械，將電能轉(zhuǎn)換成介質(zhì)的動能和勢能的設(shè)備。

主要適用于:礦山、電廠、疏浚、冶金、化工、建材及石油等行業(yè)領(lǐng)域。
 在礦山輸送系統(tǒng)中渣漿泵的使用價值最高，所以整套渣漿泵中葉輪的腐蝕、磨損、氣蝕問題較為常見，所以洛陽融基工貿(mào)根據(jù)葉輪不同的使用環(huán)境，不同的磨損狀態(tài)，均有相對應(yīng)的解決方案。

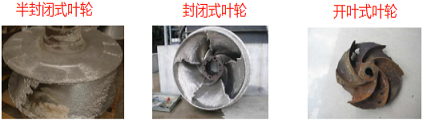

葉輪修復(fù)前



葉輪修復(fù)工藝：
（一）、施工條件：
1.施工時基材表面溫度必須大于露點溫度3℃，相對濕度必須低于60%。
2.建議施工15℃~32℃環(huán)境溫度下進行。(如有加溫設(shè)備，可將工件加溫至設(shè)備專用修復(fù)劑相對應(yīng)的施膠溫度)
（二）、表面處理：
1. 焊接：檢查葉輪磨損部位，用焊接設(shè)備對外輪廓進行焊接修復(fù)。
2. 表面清理:  1）用無水乙醇或除油清洗劑擦拭工件表面，清理油脂和雜物。
              2）用專用加熱設(shè)備對葉輪進行加熱，做好表面除潮處理。
3. 噴砂除銹：去除工件表面的氧化層，噴砂面可見均勻的金屬本色。
（三）、施膠工藝：
  1.待葉輪表面處理后，將葉輪放入加溫設(shè)備中，按照額定溫度加溫處理。
  2.待加溫處理后，按正確比例準確調(diào)和RJ-YHL-J-1.0-2.0（或RJ-J-16）設(shè)備專用修復(fù)劑，攪拌均勻后涂覆在葉輪磨損磨損部位，并用批刀將表面修理平整。
  3.加溫固化：工件應(yīng)放置加溫爐中加溫至120℃，計時3小時，達到完全固化（具體參施工工藝）。

（四）、研磨、驗收：
1、研磨：加溫固化后的工件嚴格按照工件的尺寸進行研磨處理，打磨至標(biāo)準尺寸。

2.研磨完成后測量動平衡。
3、面漆：將設(shè)備專用修復(fù)面漆按比例攪拌均勻后，涂敷于工件施膠表面，進行表面處理，使工件表面平整、光滑。
4、驗收：按照設(shè)備組裝標(biāo)準進行組裝，達到工件正常運行標(biāo)準。
5、噴漆：經(jīng)檢驗合格后，對工件進行噴漆，要求噴漆表面均勻，不允許有流掛現(xiàn)象。
